  一、M8432數控輥環成型磨床產品簡介:

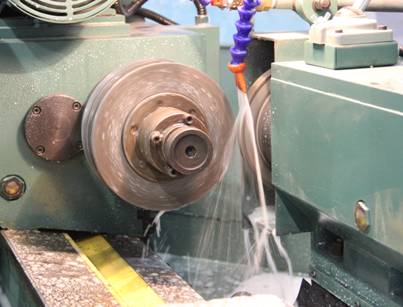

  MK8432A數控輥環磨床主要用于高速線材生產用的碳化鎢硬質合金輥環的磨削加工。采用成型的金剛石砂輪對硬質合金輥環的外圓和R孔型槽作粗磨、半精磨、精磨及無火花磨削等,是軋鋼廠機修車間必備的精加工設備。

  1、機床采用采用德國西門子SINUMARIK 828D數控系統,分別控制砂輪架進刀和工作臺移動,自動完成輥面外圓及各孔型槽的磨削。

  2、工件頭架主軸采用變頻調速驅動,可根據不同的工件參數設置相應的轉速。

  頭架主軸上安裝漲緊芯軸。將輥環套裝到漲緊芯軸上,用內六角扳手擰緊漲緊芯軸端部的鎖緊螺釘,即可完成待加工輥環在機床上的自定心安裝、緊固。



M8432輥環磨床



  3、砂輪主軸采用高精度滾動軸承,并用獨立的箱體全密封的強迫潤滑冷卻,具有主軸旋轉精度高,剛性大,軸承使用壽命長等優良性能。

  砂輪主軸采用了大功率(18.5kw)電機驅動。



M8432輥環磨床



  4、工作臺及砂輪架運動導軌均采用高精度重載型直線滾動導軌支撐,經精密預緊的滾動導軌副的動靜摩擦系數小,靈敏度高,運行平穩可靠。

  砂輪架和工作臺均采用伺服電機,經直連高精度無隙滾珠絲桿副驅動,故傳動精度高,反向無間隙,它們的運動可以經程序控制自動完成,也可用電子手輪作手動調整來實現。

  5、工作臺采用斜平面支撐頭架,便于排水、同時利用頭架和工件的重量壓在導軌上,能自動實現頭架主軸與工作臺斜側面平行。

  6、本機床采用自動潤滑系統對導軌及絲桿進行自動潤滑,保證機床一直處于完好狀態,穩定機床精度,延長機床壽命。

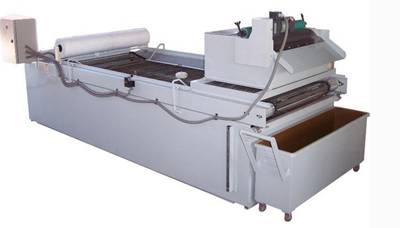

  7、本機床冷卻液的凈化采用紙帶過濾機,過濾效果好,既保證了冷卻液的清潔度,又大幅度提高了冷卻液的使用期限。



M8432輥環磨床

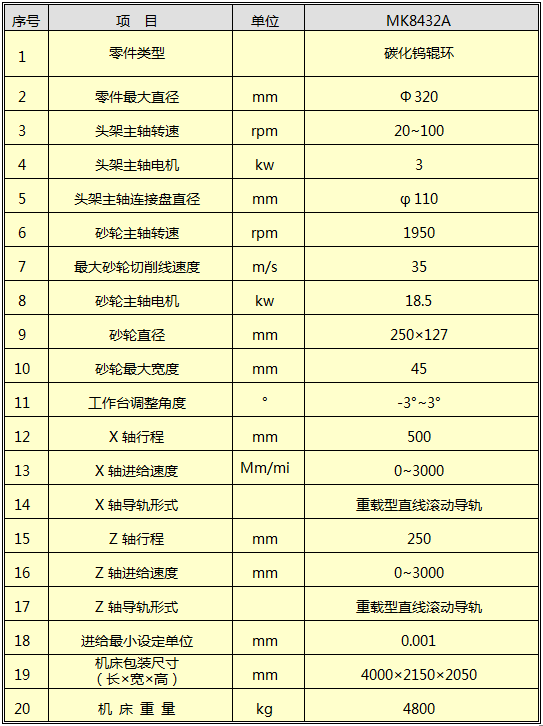

  二、MK8432A數控輥環磨床主要規格、技術參數



M8432輥環磨床

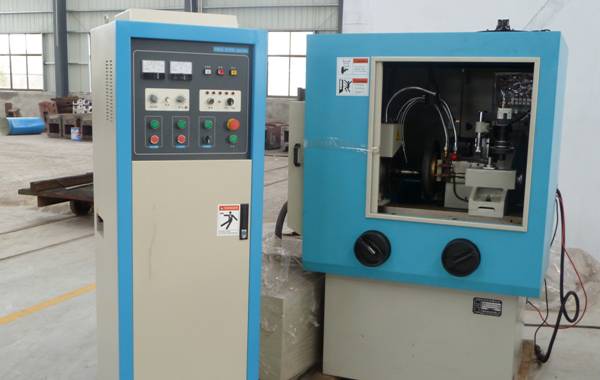

  三、電火花金剛石砂輪修整機

  金剛石砂輪采用EDM的方式修整,修整的形狀精度高,效率快。



M8432輥環磨床

金剛石砂輪修整機床加工原理簡介



M8432輥環磨床



 ?、俳饎偸拜啠簝H限于金屬結合劑金剛石砂輪,采用芯軸固定雙頂尖裝夾,步進電機伺服驅動,手動/自動旋轉伺服進給加工。

 ?、谑嗠姌O:使用易加工成型的石墨輪做為電極,運用放電加工原理,電火花去除金剛石砂輪需加工部份。石墨輪外園孔型用裝夾在刀架上的孔型刀車削成型加工。

 ?、劭仔偷都埽?孔型刀可由線切割機床加工,需切割6°后角,裝夾在可移動刀架上,對石墨輪電極外園進行切削成型加工。

 ?、芾鋮s工作液:為保證放電加工順利進行,需在加工區域沖入冷卻工作液(工作液為7#白油或5#機油),工作液從加工區域上部沖入,反復調整沖油管位置,保證加工區域不起明火。



M8432輥環磨床
