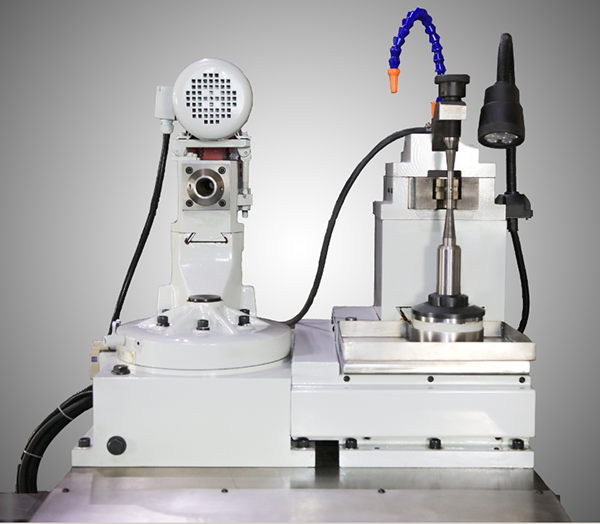

XK500H數控月牙槽銑床
瀏覽量:
1000

XK500H數控月牙槽銑床

XK500H型螺紋鋼軋輥月牙槽數控加工組合機床是用于加工螺紋鋼軋輥“月牙槽 ”的專用加工機床。床身、床鞍、銑頭、頭架、尾座和其他傳動部件
零售價
0.0
市場價
0.0
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
所屬分類
返回列表
1
產品描述
參數

  一、機床介紹

  XK500H型螺紋鋼軋輥月牙槽數控加工組合機床是用于加工螺紋鋼軋輥“月牙槽 ”的專用加工機床。床身、床鞍、銑頭、頭架、尾座和其他傳動部件,全部按數控機床的要求的精度制作或選配,控制系統采用西門子數控系統,控制上更加穩定,提高了機床的性能。使切削大規格螺紋軋輥“月牙槽”的效率顯著提高,同時也增強了切削碳化鎢輥環的性能。

  該專用機床適合加工直徑小于500mm,長度小于2500mm的軋輥,可加工的螺紋“月牙槽”規格為5~50mm,能自動切削不同規格、不同旋向的“月牙槽”,能在軋輥周向任意等分(或不等分)的分度或空格;可在軋輥任意位置上自動刻制產品規格、等級、商標等標記。還可以按用戶要求對非標準軋輥的進行任意槽型、文字、標記加工。達到功能突出、一機多用的目的。



  二、機床主要特點

  1,技術參數

項目

XK500H

備注

1

可加工項目

各種肋槽、標記



2

可工件材質

鑄鐵輥、高速鋼軋輥、復合輥、碳化鎢輥環等



3

適用螺紋規格mm

Φ5~Φ50



4

工件最大直徑mm

Φ500



5

工件最小直徑mm

Φ100



6

工件最大長度mm

2500



7

切削方式

飛刀+擺頭切削



8

編程方式

自動編程



9

頭架主軸錐孔

莫氏5#



10

頭架主軸用卡盤mm

Φ400四爪



11

旋飛主軸驅動

11Nm



12

頭架主軸驅動

11Nm



13

橫向電機驅動

6Nm



14

縱向電機驅動

11Nm



15

雕銑頭主軸驅動

2840RPM  /1.1KW



16

尾座主軸錐孔

莫氏6#



17

最小設定量mm /°

0.001



18

系統控制軸數

4軸(X、Y、Z、A)



19

電氣箱空調 W

500



20

冷卻泵電機功率W

90



21

自動潤滑泵功率W

150



22

機床總重量  kg

5900



23

機床外形尺寸
長×寬×高

4500×1600×1500



24

數控配置

西門子808D數控系統。



  2、機床由四個伺服電機和四個伺服驅動器的全自動加工機床(專利號ZL201720076022.5)。等同于目前由五個伺服控制的機床,提高了機床的加工精度及生產效率,可以大大降低工人的勞動強度,讓用戶享受全自動機床所帶來的性能。

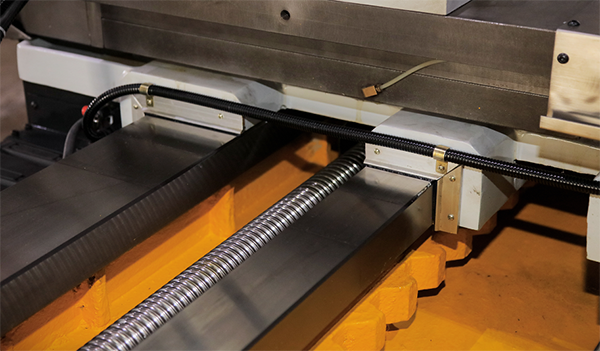

  3、機床按軋輥重型機床設計,床身采用三條平行導軌,導軌面采用超音頻淬火,精度保持性好,抗震性好。

  4、機床縱橫向均采用高剛性滾珠絲桿螺母副傳動,可實現軋輥一次對刀,多孔型自動定位連續加工



XK500H數控月牙槽銑床



  5、采用高性能的數控系統,可實現自動編程,自動實現不同孔型,不同旋向的,任意螺旋升角的加工及雕刻標記??勺詣?dòng)做任意等分分度,任意跳槽,自動刻制廠標、規格代號等標識。

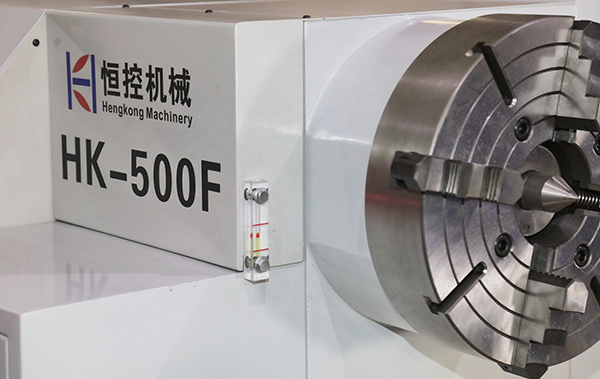

  6、機床克服同類產品床頭箱蝸輪與主軸配合有間歇,影響加工質量缺點。采用了錐面接觸,保證加工是始終無間歇狀態,提高產品的使用壽命。



XK500H數控月牙槽銑床



  7、床頭箱主軸軸承采用油池潤換,在同類產品中屬于首創(chuàng ),保證軸承潤滑的同時,也減少因為軸承的熱變形導致的主軸傳動不穩定的問題,提高切削效率的同時也提高了機床的穩定性。

  8、機床尾座采用了重型機床使用的止退裝置,保證了機床切削過程中,尾座不會(huì )有任何位移。也保證了機床的正常使用。



XK500H數控月牙槽銑床



  9、機床主要精度項目:

  主軸軸向竄動 ≤ 0.01mm

  主軸錐孔的徑向跳動 靠近主軸端 ≤ 0.005mm

  300mm處 ≤ 0.02mm

  溜板移動對主軸軸線的平行度

  在垂直面內 0.02/300(只許向上偏)

  在水平面內 0.015/200(只許向前偏)

  溜板移動對尾座套筒軸線的平行度

  在垂直面內 0.015/300(只許向上偏)

  在水平面內 0.015/200(只許向前偏)

  主軸與尾座兩頂尖的等高度 0.02~0.06(只許尾座高)

  橫肋銑刻精度

  橫肋深度 0.01mm

  刻字深度 0.01mm

  橫肋表面粗糙度 Ra3.2

  縱、橫向移動最小單位 0.001mm
